Kragarmregal einseitig 4,0 m – 401 cm Höhe | 80 cm Nutztiefe | 1000 kg pro Arm
Produktinformationen "Kragarmregal einseitig 4,0 m – 401 cm Höhe | 80 cm Nutztiefe | 1000 kg pro Arm"
Kragarmregal einseitig – 4,0 m Länge | 401 cm Höhe | Fuß + 3 Lagerebenen
Dieses in Deutschland gefertigte einseitige Kragarmregal mit ca. 4,0 m Länge eignet sich ideal für die Lagerung von schweren Langgütern wie Rohren, Profilen und Stäben. Als Schwerlast-Kragarmregal bietet es übersichtliche und gut zugängliche Lagerplätze für Lager, Werkstatt und Industriebetrieb. Mit ca. 401 cm Höhe, ca. 80 cm Nutztiefe und vier Ebenen inklusive Fußebene lässt sich die vorhandene Lagerfläche effizient nutzen. Jeder Kragarm ist bei gleichmäßiger Lastverteilung mit bis zu 1000 kg belastbar. Die maximale Belastung pro Ständer beträgt 3000 kg ohne Fußebene, ebenfalls bei gleichmäßiger Lastverteilung. Ständer aus IPE200 und schraubbare Kragarme aus IPE100 mit Abweiser bilden eine robuste Konstruktion für den täglichen Einsatz als Langgutregal, Rohrregal, Profilregal oder Stangenregal.
✓ Ihre Vorteile auf einen Blick
📏 Übersichtliche Langgutlagerung
Schwere Rohre, Profile und Stäbe auf ca. 4,0 m Regallänge mit ca. 80 cm Nutztiefe lagern.
📦 Vier Lagerebenen
Fußebene und drei weitere Lagerebenen zur optimalen Nutzung der Regalhöhe von ca. 401 cm.
🛡️ Hergestellt in Deutschland
In Deutschland gefertigte Stahlkonstruktion mit IPE200-Ständern und schraubbaren IPE100-Kragarmen mit Abweiser.
🏋️ Bis zu 1000 kg pro Arm
Bis zu 1000 kg pro Arm und 3000 kg pro Ständer ohne Fußebene bei gleichmäßiger Lastverteilung.
🧾 Technische Produktdetails
- Höheca. 401 cm (4,01 Meter)
- Länge/Breiteca. 400 cm (4,00 Meter)
- Feldweiteca. 130 cm
- Nutzlänge Kragarmeca. 80 cm
- Nutztiefe Fußebeneca. 80 cm
- Belastung pro Armbis 1000 kg (gleichmäßig verteilt)
- Belastung pro Ständerbis 3000 kg ohne Fußebene (gleichmäßig verteilt)
- EbenenFuß + 3 Lagerebenen (4 Ebenen insgesamt)
- RegaltypEinseitiges Schwerlast-Kragarmregal für Langgut
- KragarmeSchraubbar, mit Abweiser
- StänderprofilIPE200
- KragarmprofilIPE100
- FarbausführungRAL 7016 (anthrazitgrau)
- EinsatzbereichLager, Werkstatt und Industriebetrieb
- HerkunftHergestellt in Deutschland
📦 Lieferumfang
- 4×Ständer
- 12×Kragarme mit Abweiser, schraubbar
- Befestigungsmaterial
- Schwerlastanker zur Bodenverankerung
Technische Hinweise

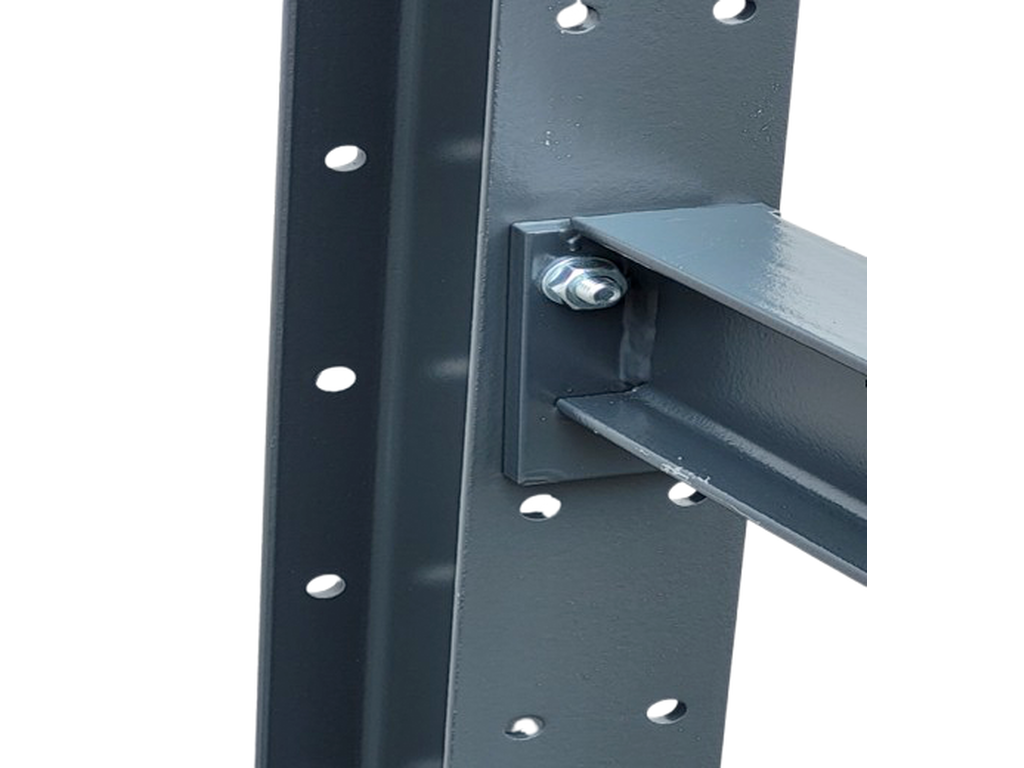

Höhenverstellbare Kragarme
Die Kragarme sind mit den Ständern verschraubt und können innerhalb des vorgesehenen Lochrasters in der Höhe verstellt werden. Anpassungen dürfen nur im unbeladenen Zustand gemäß Aufbau- und Betriebsanleitung erfolgen.
- Die Mitte des ersten Bohrungspaars liegt ca. 45–46 cm über der Oberkante des Fußes.
- Die Bohrungspaare reichen bis ca. 10 cm unter die Oberkante des Ständers, gemessen bis zur Bohrungsmitte.
Bei voller Ausnutzung der zulässigen Ständerbelastung muss die oberste Ablage mindestens 50 cm unter der Oberkante des Ständers liegen. Die höchste vorhandene Bohrung ist daher nicht automatisch die zulässige Position der obersten Ablage.
Belastung und Einlagerung
- Die maximale Belastung beträgt 1.000 kg je Kragarm bei gleichmäßiger Lastverteilung.
- Die im jeweiligen Artikel angegebene maximale Ständerbelastung ist zusätzlich einzuhalten. Sie gilt je Seite, auch bei doppelseitigen Regalen.
- Die Belastungsgrenzen der einzelnen Kragarme und die gesamte Ständerbelastung je Seite dürfen nicht überschritten werden.
- Langgut muss auf ausreichend vielen Kragarmen sicher aufliegen. Die Last ist gleichmäßig auf die tragenden Arme zu verteilen.
- Das Lagergut ist gegen unbeabsichtigtes Verschieben, Abrollen oder Herabfallen zu sichern.
- Ein möglicher Warenüberstand ist bei der Aufstellung und den Abständen zu Wänden, Verkehrswegen und anderen Einrichtungen zu berücksichtigen.
Aufstellung und Montage
- Die angebotenen Regale sind ausschließlich für den Innenbereich geeignet.
- Die Montage muss durch fachkundige und geeignete Personen gemäß der für das gelieferte Regal geltenden Aufbauanleitung und Montagezeichnung erfolgen.
- Während des Aufbaus sind die Ständer gegen Kippen zu sichern.
- Alle vorgesehenen Verbände, Verbindungselemente und Sicherungen müssen vollständig und fachgerecht an den vorgesehenen Positionen montiert werden.

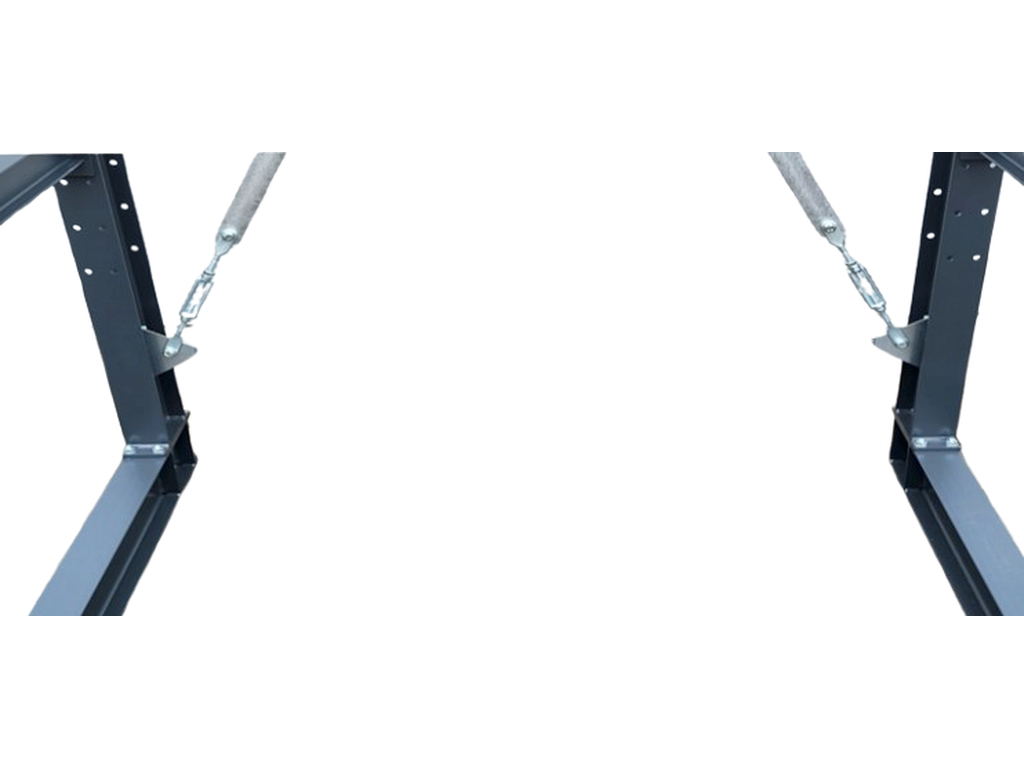

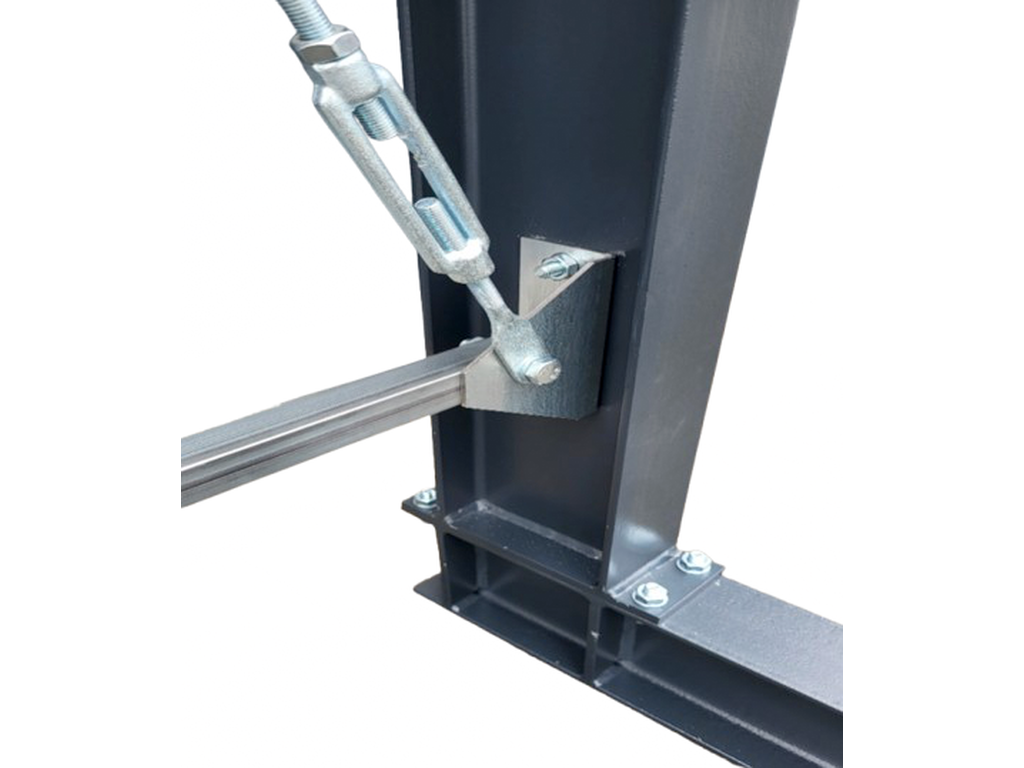

- Anzahl und Position der Ständerverbinder und Diagonalverbände richten sich nach den zugehörigen Montageunterlagen.
- Das Regal muss vor der Bodenverankerung waagerecht und lotrecht ausgerichtet werden.
- Einbaulage, Schraubenausführung und Anzugsdrehmomente sind den für das gelieferte Regal geltenden Montageunterlagen zu entnehmen und einzuhalten.
Boden und Verankerung
- Die Aufstellung muss auf einem ebenen, ausreichend tragfähigen Boden erfolgen.
- Einseitige und doppelseitige Regale müssen gemäß den zugehörigen Montagevorgaben am Boden verankert werden. Die Bodenanker sind im Lieferumfang enthalten.
- Die Anforderungen an die Bodenebenheit sowie die Montagevorgaben der verwendeten Verankerung sind einzuhalten.
Die Tragfähigkeit des Bodens sowie die Anforderungen der Statik und der verwendeten Bodenverankerung sind vor der Montage zu prüfen. Dies betrifft auch die erforderliche Bodenplattenstärke, Betongüte und Bohrlochtiefe.
Sicherheit und Kontrolle
- Die Aufbau- und Betriebsanleitung sowie die Belastungsangaben am Regal sind zu beachten.
- Das Regal darf nicht betreten oder als Aufstiegshilfe verwendet werden.
- Umbauten und Veränderungen dürfen nur nach Rücksprache mit dem Hersteller und im unbeladenen Zustand erfolgen.
- Beschädigte Bauteile dürfen nicht eingebaut werden. Das Regal ist regelmäßig auf Beschädigungen und gelöste Verbindungen zu kontrollieren.
- Bei sicherheitsrelevanten Schäden ist der betroffene Bereich bis zur fachgerechten Instandsetzung außer Betrieb zu nehmen.
Diese Hinweise ergänzen die für das gelieferte Regal geltende Aufbau- und Betriebsanleitung sowie die zugehörige Montagezeichnung. Sämtliche darin enthaltenen Montage-, Sicherheits- und Nutzungshinweise sind zu beachten.
Versand & Entladung
Der Versand erfolgt direkt ab Werk innerhalb Deutschlands „frei Abladestelle“, ohne Abladen, ohne Vertragen und ohne Montage. Inselversand ist ausgeschlossen.
Anlieferung und Entladung
Die Anlieferung erfolgt per Spedition. Die Entladung ist vom Empfänger zu organisieren. Hierfür muss am Lieferort geeignetes Entladegerät zur Verfügung stehen.
Das Entladegerät muss für das Gewicht und die Abmessungen der gelieferten Packstücke geeignet sein. Bitte klären Sie die Entlademöglichkeit vor der Anlieferung. Angaben zu den Packstücken können Sie bei uns erfragen.
Eine Entladung durch die Spedition ist nicht Bestandteil der Lieferung. Falls vor Ort keine geeignete Entlademöglichkeit vorhanden ist, muss dies vor der Anlieferung mit uns geklärt werden.
